5Y.10.PM

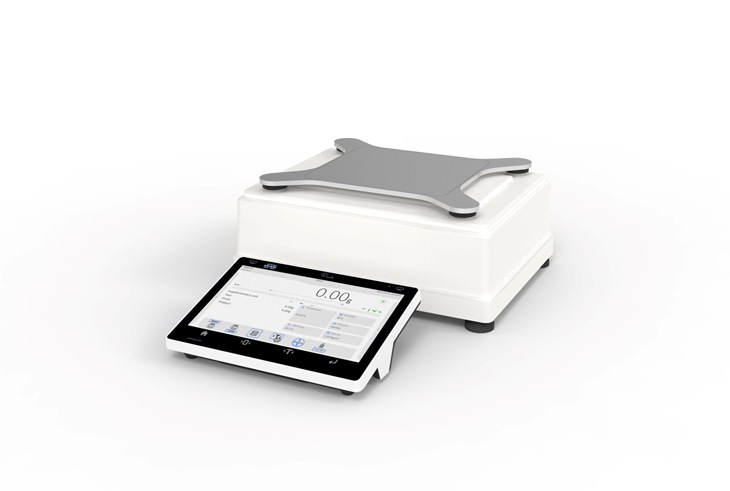

정밀 전자저울

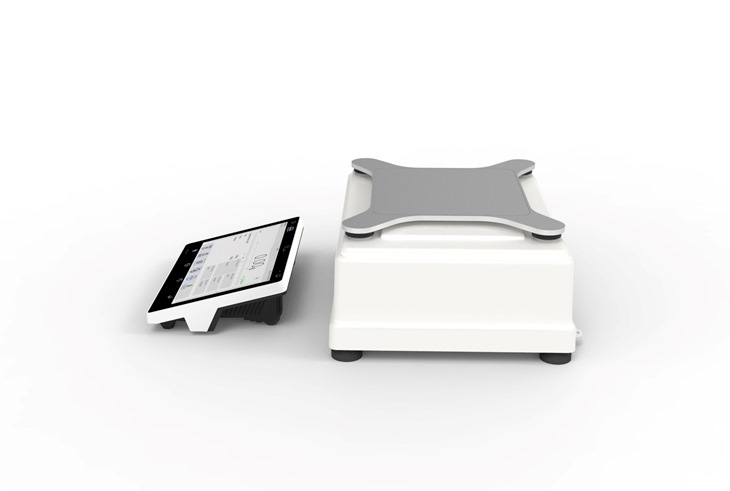

RADWAG의 5Y.10.PM 정밀 전자저울은 최대 10 kg의 고하중을 0.01 g의 높은 정밀도로 측정할 수 있는 초정밀 산업용 전자저울로, 새롭게 강화된 RADWAG MONOBLOCK® 센서 기술을 통해 빠른 안정화, 탁월한 반복성, 낮은 편심 오차, 우수한 내구성을 실현하였습니다. 측정 정확도는 시간 경과나 이동 시에도 유지되며, 다양한 산업 조건에서도 안정적인 계량 성능을 제공합니다.
직관적인 10인치 컬러 터치스크린을 중심으로 구성된 사용자 인터페이스는 손쉬운 설정과 조작이 가능하며, 21 CFR Part 11 완벽 지원, 전자 서명 및 감사 추적, 다단계 사용자 인증, Digital Weighing Auditor, Live Note, Hotspot, RFID, 측정 이력 관리 기능 등 첨단 기능을 탑재해 실험실 및 산업 현장에서의 데이터 무결성과 보안을 완벽히 보장합니다. 또한, Moddbus TCP/IP 통신 지원으로 PLC 기반 자동화 시스템과 쉽게 연동되며, 언더팬 계량 기능과 THBR 2.0 환경 모니터링 시스템 연동을 통해 다양한 어플리케이션에 유연하게 대응할 수 있습니다.
이러한 특장점으로 인해 5Y.PM 시리즈는 제약, 바이오, 화학, 전자, 반도체, 소재, 금속, 식품 및 제조 그리고 국공립 시험 연구기관과 자동화 생산라인 등, 정밀성과 생산성을 동시에 요구하는 산업군에서 최고의 성능을 발휘합니다.

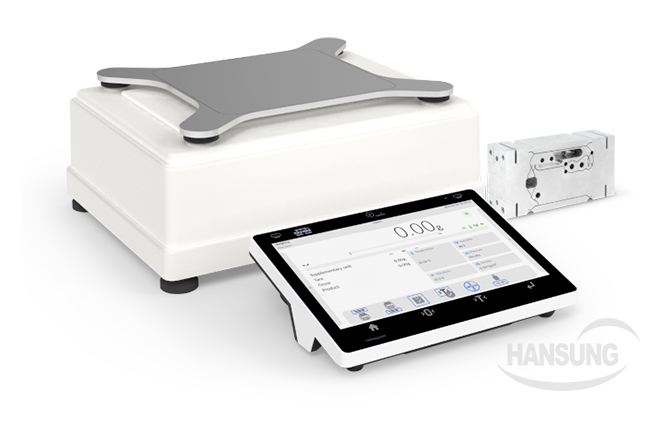

RADWAG 5Y.PM 시리즈를 선택해야 하는 이유!
RADWAG 5Y.PM 시리즈는 모노블럭 셀을 탑재하여 최대 120 kg까지 높은 정확도와 우수한 반복성을 제공합니다. 최소 편심 오차와 1초 이내의 빠른 안정 시간으로 신속하고 정확한 측정이 가능하며, 내장된 4포인트 과부하 보호 시스템과 저울 정확도에 최적화된 팬 크기가 더해져 5Y.PM 시리즈만의 차별화된 성능을 보장합니다.
Digital Weighing Auditor
정밀 전자저울이 항상 최상의 상태로 사용할 수 있도록 실시간으로 점검합니다. 공기 부력 보정을 자동으로 수행하며, 저울의 정기 점검이나 정확도·감도에 대한 감사가 필요한 시점을 사용자에게 알려줍니다.

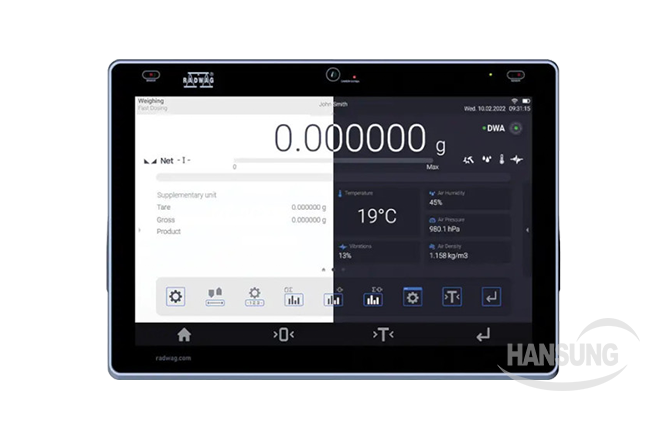

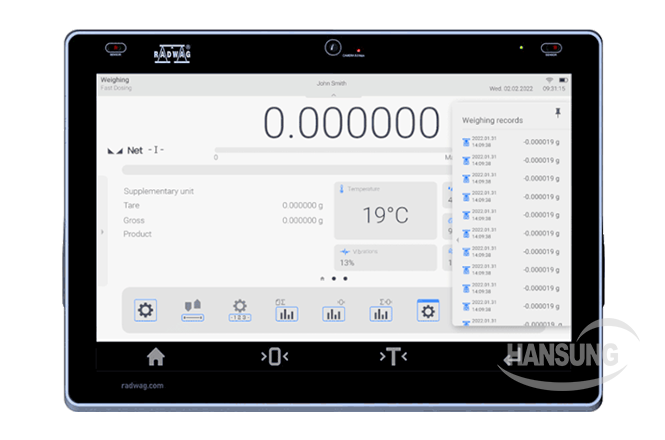

10인치 풀컬러 터치 디스플레이
더 커진 10인치 화면으로 더 많은 정보를 한눈에 확인할 수 있습니다. 새롭게 적용된 ELLIPSIS 터미널에서는 최대 3개의 화면을 동시에 표시할 수 있으며, 위젯, 그래프, 상태 표시, 메모, 측정 이력 등 다양한 정보를 직관적으로 확인할 수 있습니다.

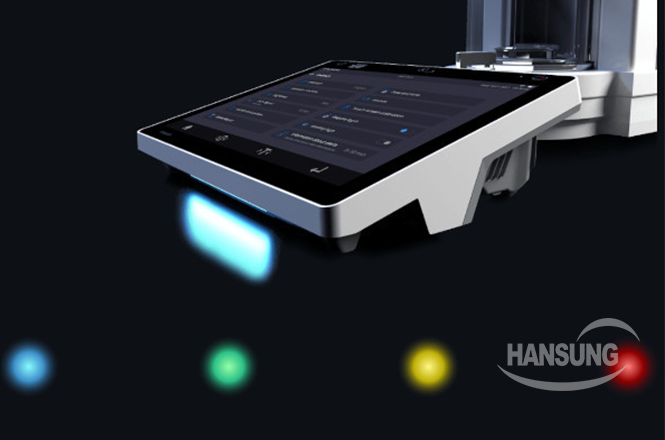

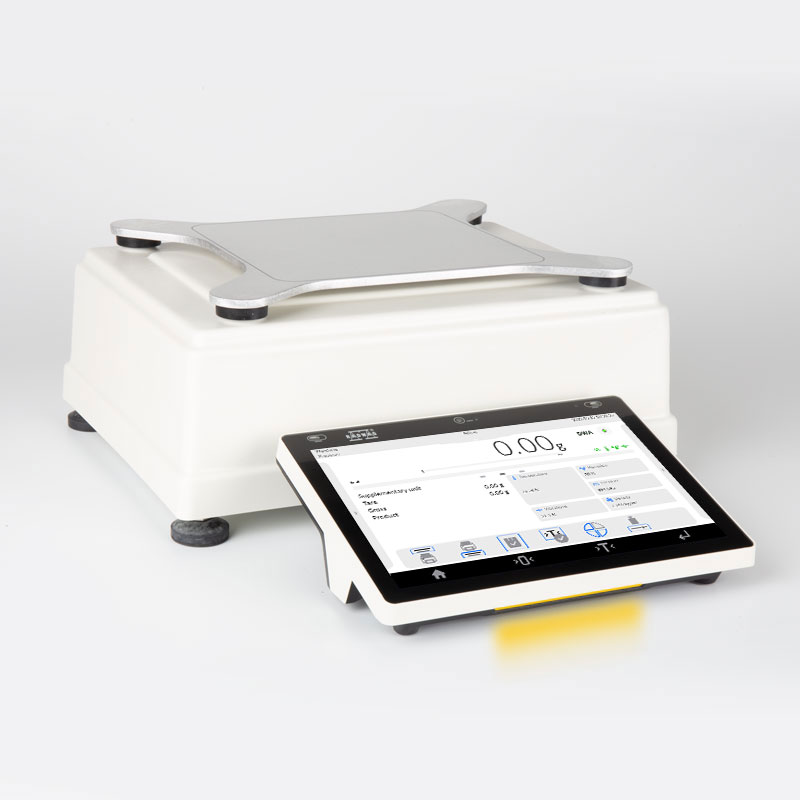

앰비언트 라이트 (Ambient Light)
인디케이터 전면부에 적용된 Ambient Light는 빛의 색상을 통해 저울의 현재 상태, 측정 결과, 진행 중인 작업 절차, 알림 또는 경고 사항 등을 직관적이고 비언어적인 방식으로 실시간 전달합니다. 이를 통해 사용자는 화면을 직접 확인하지 않아도 장비의 상황을 빠르게 파악할 수 있으며, 작업의 효율성과 정확성을 동시에 향상시킬 수 있습니다.

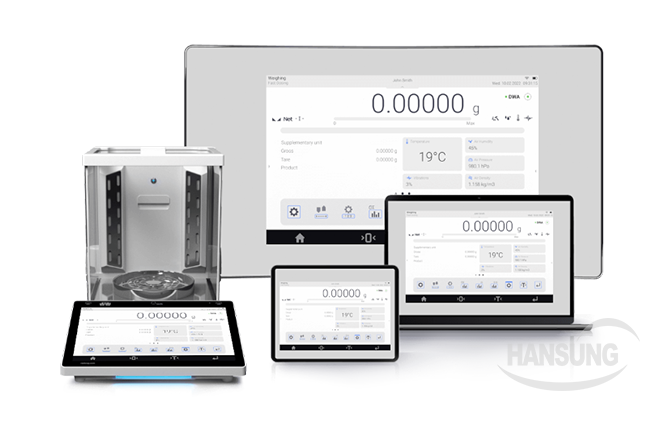

Hotspot 기능
저울에 연결된 모든 기기에서 자유롭게 제어하고 사용할 수 있습니다. 스마트폰, 태블릿, PC 등 어떤 장치에서도 저울의 기능에 원격으로 접근할 수 있어, 더 유연하고 편리한 작업 환경을 제공합니다.
RFID 기능
인디케이터는 RFID 태그와 연동되어 제품이나 조제 원료 정보를 데이터베이스에 손쉽게 등록할 수 있습니다. 또한 RFID 태그를 통해 사용자 식별 기능도 지원하여, 보다 안전하고 체계적인 작업 환경을 구현할 수 있습니다.
Handy Library 기능
최근 수행된 측정값부터 디지털 서명을 위한 보고서까지! Handy Library는 21 CFR Part 11 기준에 따라 전자 서명이 가능한 보고서와 최근 측정 이력을 한 곳에서 손쉽게 열람할 수 있는 저장 공간입니다. 중요한 데이터에 빠르게 접근하고, 작업 이력을 체계적으로 관리할 수 있습니다.

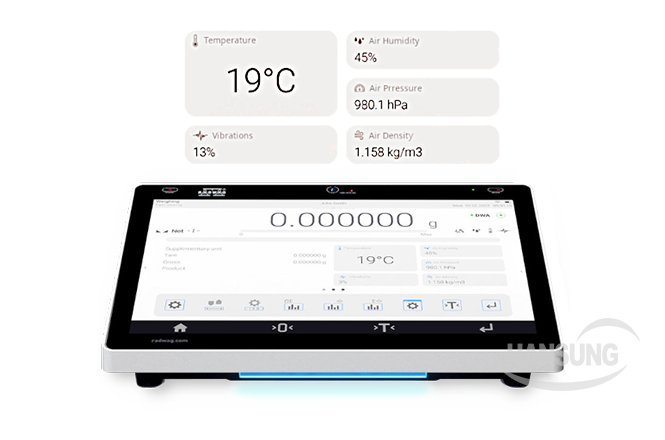

위젯 기능
작업 중 가장 필요한 정보를 즉시 확인할 수 있도록 설계되었습니다. 사용자는 작업 환경에 맞춰 원하는 정보를 직접 설정할 수 있으며, 위젯을 통해 온도, 습도, 계량 상태, 캘리브레이션 이력, 공정 진행 상황, 사용자 정보 등 다양한 데이터를 실시간으로 한눈에 확인할 수 있습니다. 복잡한 정보도 직관적인 구성으로 제공되어, 작업의 효율성과 정확성을 높여줍니다.
21 CFR Part 11 완벽 대응
제약 산업에 종사하시나요? 디지털 서명이 필요하신가요? RADWAG의 실험실용 전자저울은 별도의 소프트웨어 없이 단독으로 21 CFR Part 11 및 EU GMP Annex 11의 요건을 완벽히 충족합니다.
✔ 데이터 완전성 보장
✔ 전자 서명 기능
✔ 밸리데이션 지원
✔ 전자 기록 관리
✔ 감사 추적(Audit Trail) 기능
데이터시트
최대 용량
10 kg
최소 눈금
0.01 g
반복성 [5% Max]
0.004 g
반복성 [Max]
0.01 g
최소 유효 무게 [U=1%, k=2]
0.82 g
최소 유효 무게 [USP]
8.2 g
직선성 오차
±0.025 g
안정 시간
1 초
캘리브레이션
분동내장형 (automatic)
OIML 등급
2등급
수평 조절 방식
전자식 수평 조절 가이드 제공
디스플레이 종류
10인치 풀컬러 터치 디스플레이
계량 팬 사이즈
200 × 185 mm
제품 중량
12.96 kg
통신 인터페이스
2×USB-A, USB-C, RS 232 (COM3), HDMI, Ethernet, Wi-Fi, Hotspot
전원 공급
Adapter: 100 – 240V AC 50/60Hz 1A; 15V DC 2.4A Balance: 12 – 15V DC 1.6A max*
사용 온도
+10 – +40 °C
